【Campo de aplicación】

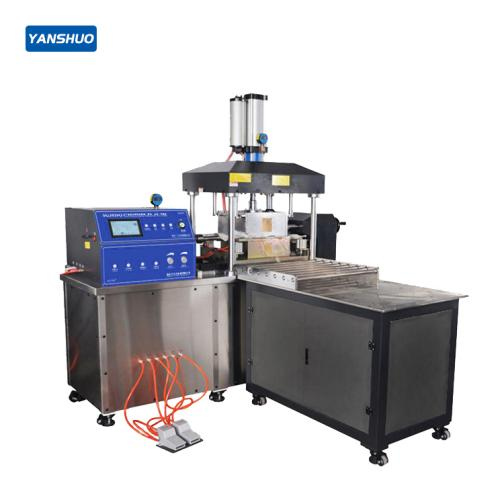

La máquina de fricción por cizallamiento directo y extracción para materiales geotécnicos modelo YS1200 se utiliza para realizar pruebas de fricción por cizallamiento directo entre diversos materiales geosintéticos y materiales de tierra/piedra, así como pruebas de fricción por resistencia a la extracción entre materiales geosintéticos enterrados y el suelo circundante.

【Normas de conformidad】

1. JTG E50-2006 T1129 Especificaciones para ensayos de geosintéticos para ingeniería vial — Prueba de características de fricción por cizallamiento directo.

2. JTG E50-2006 T1130 Especificaciones para ensayos de geosintéticos para ingeniería vial — Prueba de características de fricción por extracción.

3. SL235-2010 Especificaciones para ensayos de materiales geotécnicos en ingeniería hidráulica.

4. GB/T 17635.1-98 Geotextiles y productos relacionados — Determinación de las características de fricción.
   Nota: Cumple con las normas anteriores, pero no se limita a ellas.

【Características del instrumento】

1. Este equipo es multifuncional; puede realizar tanto pruebas de fricción por cizallamiento directo como pruebas de fricción por extracción de materiales geotécnicos.

2. Utiliza un sistema de prueba dinámica de fuerza normal controlado por microcomputadora y servomecanismo. Las unidades de prueba de fuerza normal (MPa, kPa, kgf/mm², N/mm², N/cm²) son seleccionables, y puede mostrar directamente datos como el valor de fuerza y el área.

3. El software de prueba convierte directamente el esfuerzo cortante a kilopascales (kPa) sin necesidad de conversión manual. Tanto la fuerza normal como la fuerza de cizallamiento utilizan sistemas de accionamiento servo y sistemas de ajuste de carga dinámica, garantizando datos de prueba precisos.

4. Utiliza una superficie de trabajo totalmente de acero inoxidable, fácil de limpiar y organizar, previniendo eficazmente que las partículas de suelo entren en el interior del instrumento.

5. El software cuenta con un certificado de prueba de software emitido por una institución nacional de inspección y prueba, el cual debe incluir el logotipo "CMA".

6. La frecuencia de adquisición dinámica de datos supera los 3000 veces por segundo, reflejando de manera más objetiva las propiedades mecánicas del material.

7. Controlado por microcontrolador industrial Philips de 32 bits y convertidor A/D de 16 bits, ofrece una fuerte capacidad antiinterferencias y una rápida transmisión de datos.

8. La computadora procesa informes, gráficos, visualización en pantalla o salida de impresión; soporta actualización remota en línea del software.

9. Funciones del sistema de software operativo: El instrumento puede conectarse a una PC para registrar todo el proceso de prueba, mostrar en tiempo real curvas, fuerza de cizallamiento y fuerza de extracción. Permite calcular datos como fecha de prueba, esfuerzo cortante y desplazamiento horizontal, así como sus respectivas curvas. Analiza detalladamente los cambios de datos en cada etapa del proceso de prueba. Múltiples indicadores estadísticos, como diversos valores CV, pueden guardarse y exportarse arbitrariamente a tablas de Excel.

【Especificaciones técnicas】

1. Rango de esfuerzo (carga máxima): 50 KN.

2. Precisión de medición de fuerza: ≤ ±0.02% F.S.

3. Dimensiones de la caja de cizallamiento (norma vial): 300 × 300 × 50 mm.
   Dimensiones de la caja de prueba de extracción: 250 × 200 × 200 mm.

4. Recorrido de desplazamiento: 200 mm.

5. Resolución de desplazamiento: 0.001 mm.

6. Frecuencia de muestreo: 3000 veces/segundo.

7. Precisión del esfuerzo cortante: ±0.02%.

8. Carga de fuerza normal: Tecnología de carga dinámica servo ARK106.

9. Unidades de prueba de fuerza normal: MPa, kPa, kgf/mm², N/mm², N/cm² (seleccionables).

10. Rango de fuerza normal por servo: 0 - 400 kPa.

11. Precisión de fuerza normal: 1 kPa.

12. Rango de ajuste de velocidad servo: 0.1 - 100 mm/min.

13. Salida de impresión: Muestra en la misma pantalla la fuerza de cizallamiento directo y la fuerza normal; imprime resultados en forma de curvas, fuerza de cizallamiento, fuerza de extracción, etc.

14. Voltaje de alimentación: 220V (50HZ ± 1%).

15. Dimensiones: 1600 × 600 × 1750 mm.

16. Peso: 550 kg.
