【Campo de aplicación】
Se utiliza para probar las propiedades de tracción, desgarro, estallido (CBR), pelado y costuras de materiales geosintéticos en industrias como el transporte, la conservación del agua, túneles e ingeniería de la construcción. Esto incluye geotextiles, geotextiles compuestos, geomallas, geomembranas y productos relacionados.

【Normas de conformidad】

1. GB/T 15788-1995 "Método de ensayo de tracción de geotextiles — Método de probeta ancha"

2. GB/T 16989-1997 "Método de ensayo de tracción de uniones/costuras de geotextiles con probeta ancha"

3. GB/T 14800-93 "Método de ensayo de resistencia al estallido (CBR) de geotextiles"

4. GB/T 13763-92 "Método de ensayo de resistencia al desgarro por trapecio de geotextiles"

5. JTJ E 50-2006 "Especificaciones para ensayos de geosintéticos para ingeniería vial"

6. SL/T 235-1999 "Especificaciones para ensayos de geosintéticos"

【Características del instrumento】

1. Pantalla LCD, panel de membrana e interfaz hombre-máquina en chino.

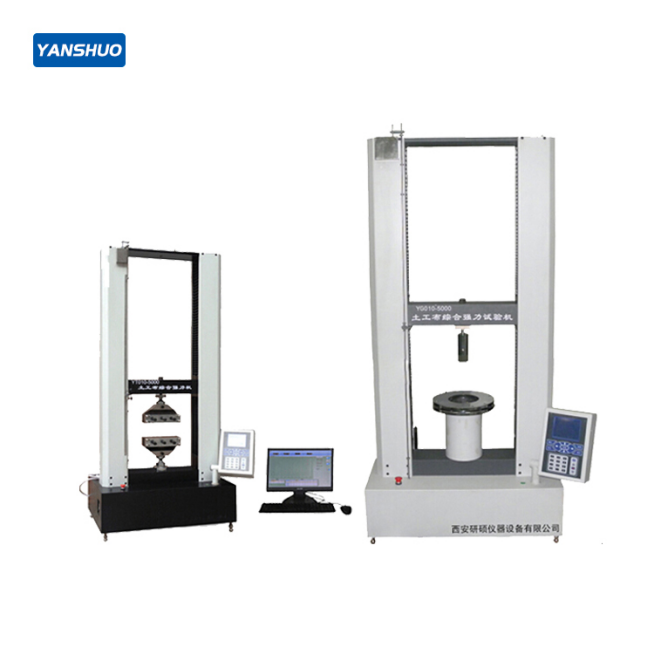

2. Estructura de pórtico de doble columna, espacio bidireccional, apariencia elegante y funcionamiento estable.

3. Accionamiento servo de corriente alterna y husillo de bolas, permite una amplia configuración de velocidad, adecuada para la detección de tracción de diversos materiales geotécnicos.

4. Frecuencia de muestreo de 1000 veces/segundo.

5. Cuenta con múltiples medidas de protección de seguridad como límite de recorrido, sobrecarga y protección del valor de fuerza.

6. Sensor importado, con una precisión de medición de fuerza superior al 0.2% F·S.

7. Equipado con interfaz de comunicación y software profesional de detección de resistencia de materiales. Permite imprimir e informar resultados de pruebas, además de proporcionar datos para el análisis de materiales geotécnicos.

8. Puede proporcionar funciones de prueba según diversas normas relacionadas según las necesidades del cliente, y también se puede personalizar.

9. El software nacional de prueba y procesamiento de datos utiliza procesamiento multiproceso, logrando verdaderamente una espera cero en las pruebas.

10. El software permite el análisis de datos como punto de ruptura, punto de desprendimiento, punto de fluencia, módulo inicial, deformación elástica y plástica, facilitando el análisis mecánico de diversos materiales.

【Especificaciones técnicas】

1. Modo de prueba: Principio de elongación a velocidad constante (CRE), control por microcomputadora con doble pantalla, soporta comunicación entre la máquina y la computadora.

2. Frecuencia de muestreo: 1000 veces/segundo.

3. Rango de medición de fuerza: 1% ～ 100% de la capacidad máxima.

• Modelo 500: Capacidad máxima 5 KN

• Modelo 1000: Capacidad máxima 10 KN

• Modelo 3000: Capacidad máxima 30 KN

• Modelo 5000: Capacidad máxima 50 KN

4. Precisión de medición de fuerza: 0.2% F·S.

5. Velocidad de tracción: 0.01 - 500 mm/min.

6. Carrera efectiva del travesaño: 800 mm. Resolución: 0.01 mm.

7. Accesorios de sujeción (Mordazas):

• Método de probeta ancha: Ancho 200 mm

• Desgarro: Ancho 100 mm

• Estallido CBR: ∮50 × 100 mm

8. Fuente de alimentación: AC 380V ± 10%, 50 Hz, 1.5 KW.

9. Dimensiones exteriores: 1050 × 700 × 1750 mm.

10. Peso: 300 kg.

【Descripción de funciones】

1. Tracción con probeta ancha (fuerza y elongación): Capacidad sugerida 10000N / 50000N. Ancho de mordaza: 220mm; Ancho de muestra: 200mm; Distancia de sujeción: 100mm. (Equipamiento estándar).

2. Desgarro por trapecio: Comparte accesorios con la tracción de probeta ancha. (Equipamiento estándar).

3. Estallido CBR (fuerza y desplazamiento): Capacidad 50000N. Diámetro del vástago: 50mm; Diámetro interior del anillo: 150mm; Diámetro de la muestra: 230mm; Velocidad: 60mm/min. (Equipamiento estándar).

4. Resistencia a la perforación (Punzonamiento): Capacidad 10000N. Diámetro del vástago: 8mm; Diámetro interior del anillo: 44.5mm; Diámetro de la muestra: 120mm; Velocidad: 30mm/min. (Opcional).

5. Resistencia al agarre (Grab): Comparte accesorios. Ancho de mordaza: 25mm; Ancho de muestra: 100mm; Distancia de sujeción: 75mm; Velocidad: 100mm/min. (Opcional).

6. Resistencia a la fluencia (Creep): Comparte accesorios. Se aplica una carga del 20%, 40% y 60% de la resistencia a la tracción. (Opcional).

7. Tracción con probeta estrecha (fuerza y elongación): Capacidad 10000N. Ancho de mordaza: 50mm; Ancho de muestra: 60mm; Distancia de sujeción: 100mm; Velocidad: 50mm/min. (Opcional).
