Goniómetro de ángulo de contacto modelo de investigación YS-200S
【Campo de aplicación】
El ángulo de contacto (Contact angle) es el ángulo θ formado entre la tangente de la interfase gas-líquido en el punto de intersección de las tres fases (gas, líquido y sólido) y la línea de intersección sólido-líquido en el lado del líquido. La medición del ángulo de contacto es actualmente el método principal para la detección de propiedades superficiales.
El goniómetro de ángulo de contacto modelo de investigación WBE-200S utiliza el principio de formación de imágenes ópticas. El equipo emplea un método de análisis de contorno de imagen para medir propiedades como el ángulo de contacto, la humectabilidad, la tensión superficial e interfacial, el ángulo de avance y retroceso, y la energía superficial de la muestra. Equipado con un dispositivo de inyección de líquido totalmente automático, ofrece una excelente relación calidad-precio, gran capacidad de expansión y funciones completas, satisfaciendo diversas necesidades de medición convencionales. Actualmente, es ampliamente utilizado en numerosas universidades, institutos de investigación y empresas.
【Normas de conformidad】
GB/T 24368-2009 (Detección de contaminantes hidrófobos en superficies de vidrio)
SY/T 5153-2007 (Método de determinación de la humectabilidad de rocas de yacimientos)
ASTM D 724-99 (2003) (Método de ensayo para la humectabilidad superficial del papel)
ASTM D5946-2004 (Medición del ángulo de contacto con agua en películas de plástico)
ISO 15989 (Medición del ángulo de contacto con agua en películas de plástico y láminas tratadas con corona)
【Detalles del producto】
Aplicación (Application)
El goniómetro de ángulo de contacto se utiliza ampliamente en diversos sectores industriales. En la fabricación de teléfonos móviles, fabricación de vidrio, tratamiento de superficies, investigación de materiales, química, fabricación de semiconductores, pinturas y tintas, circuitos electrónicos, fibras textiles y biomedicina, entre otros, la medición del ángulo de contacto se ha convertido en un instrumento importante para evaluar el rendimiento superficial.
(Algunas funciones de prueba requieren la compra de accesorios especiales)
Comportamiento de humectación de líquidos en superficies sólidas (extensión, penetración, absorción), medición de ángulo de contacto estático por el método de gota sessile.
Medición del ángulo de avance, retroceso, histéresis del ángulo de contacto, ángulo de rodadura y ángulo de contacto dinámico de materiales en superficies sólidas.
Estudio continuo en tiempo real y registro de procesos de materiales absorbentes, análisis de curvas de cambio del ángulo de contacto en función del tiempo.
Medición del ángulo de contacto para diversos materiales especiales, como polvos, superficies curvas y muestras superhidrófobas/superhidrófilas.
Prueba del ángulo de contacto de materiales sumergidos en líquidos mediante el método de gota cautiva (attached drop).
Medición de la tensión superficial e interfacial de diversos líquidos, así como sus componentes polares y de dispersión, mediante el método de gota pendiente (pendant drop).
Cálculo de la energía libre superficial (Surface free energy) de sólidos y análisis de sus componentes polares y de dispersión.
Análisis del trabajo de adhesión (Adhesion) de líquidos en superficies sólidas, evaluación de la uniformidad y limpieza de la superficie sólida.
Principle
【Características del producto】
Principio del equipo (Principle)

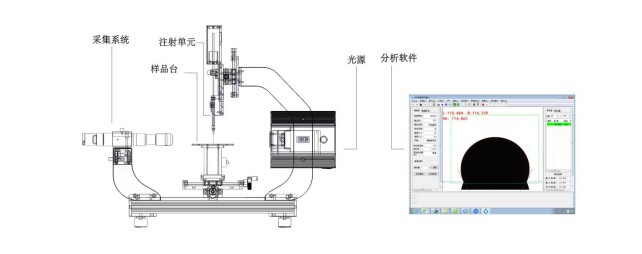

Como se muestra en la imagen, el goniómetro de ángulo de contacto se compone principalmente de cinco partes: fuente de luz, unidad de inyección, platina de muestras, sistema de adquisición y software de análisis. El equipo utiliza el principio de formación de imágenes ópticas.
Fuente de luz: Diseño de luz fría LED densa, con iluminación uniforme, imágenes nítidas y larga vida útil.
Unidad de inyección: Utiliza una bomba de inyección de alta precisión, controlada por software para una dosificación y velocidad cuantitativas. La formación de gotas es estable con una precisión de hasta 0.01 µL.
Platina de muestras: Utiliza una plataforma de ajuste manual tridimensional de precisión, flexible en su operación y precisa en el posicionamiento. La platina puede personalizarse según el tamaño real de la muestra.
Sistema de adquisición: Utiliza una cámara CCD industrial importada en blanco y negro, ofreciendo una captura estable, imágenes claras, reales y confiables. El objetivo utiliza una configuración industrial importada de Alemania, con un aumento ajustable de 0.7 a 4.5 veces, logrando una formación de imágenes sin distorsión.
Software de análisis: Potente software con capacidad de ajuste totalmente automático con un solo clic, que incorpora los métodos de ajuste más avanzados a nivel internacional, satisfaciendo el ajuste preciso de diversas formas de gotas líquidas.
Características del producto (Product features)
Product features
El cuerpo principal adopta una estructura de aleación de aluminio aeronáutico de alta resistencia con un diseño modular, y control de circuitos integrados desarrollados internamente. Incorpora lo mejor del diseño y la configuración de los equipos de ángulo de contacto importados de primera línea a nivel internacional, garantizando una extrema estabilidad del instrumento.

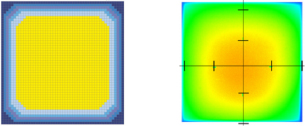

Sistema de fuente de luz fría LED densa y ajustable de grado industrial (vida útil superior a 25,000 horas), que garantiza una imagen más clara y evita la evaporación de pequeñas gotas causada por calor adicional.
3.Utiliza un objetivo industrial de zoom continuo telecéntrico importado de Japón de alto rendimiento, logrando prácticamente una imagen sin distorsión y asegurando el mejor efecto de formación de imágenes.
4.Adopta una interfaz estándar USB 2.0, con rápida velocidad de transmisión de datos, alta compatibilidad y gran estabilidad de imagen.
5.Es el primero en el país en proporcionar muestras de calibración de ángulo de contacto importadas de Alemania, asegurando la precisión del instrumento. Placas de calibración de ángulo estándar: 3°, 5°, 8°; 60°, 90°, 120°; 115° (opcional).
6.Diseño flexible del sistema de adquisición, adecuado para la mayoría de los entornos de medición, capaz de afrontar fácilmente la medición de diversas superficies de muestras complejas.
7.Posee los métodos de análisis de ángulo de contacto más avanzados del mundo, satisfaciendo el ajuste preciso de imágenes de todo tipo de gotas líquidas, incluyendo los métodos exclusivos de ajuste de imágenes de líquidos especiales por elipse diferencial y círculo diferencial.
8.Grabación dinámica y prueba rápida de datos por video, permitiendo registrar continuamente los cambios en el ángulo de contacto, los cuales son ajustados automáticamente en lote por el software.
9.El software genera automáticamente informes, que incluyen formatos Word, Excel, gráficos espectrales y otros tipos de informes de datos.
10.Grabación dinámica y prueba rápida de datos por video, permitiendo registrar continuamente los cambios en el ángulo de contacto, los cuales son ajustados automáticamente en lote por el software.
11.El software genera automáticamente informes, que incluyen formatos Word, Excel, gráficos espectrales y otros tipos de informes de datos.
12.Cuenta con función de medición de ángulos de avance y retroceso, facilitando la medición más eficiente del rendimiento de estabilidad de la superficie de la muestra.
13.Dispone de diversos accesorios opcionales. Nuestro sólido equipo de I+D puede satisfacer diversas solicitudes de medición personalizada propuestas por los clientes.
（Optional Accessories）

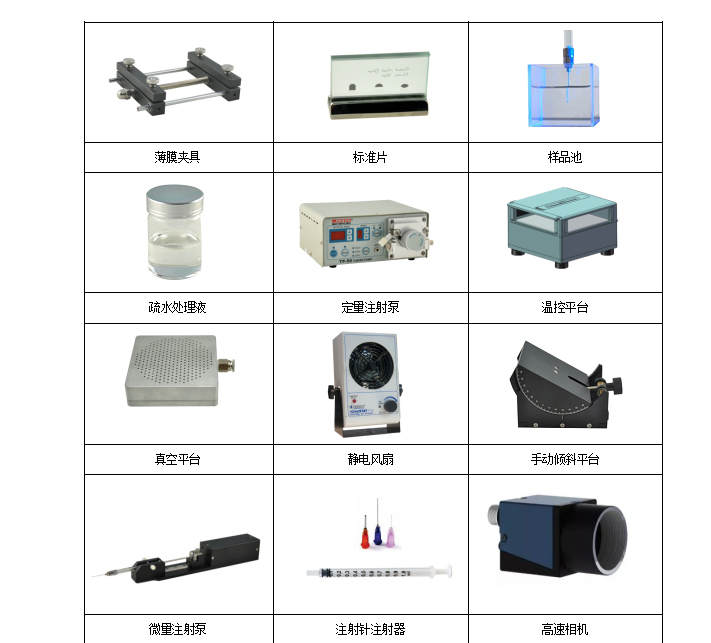

Accesorios opcionales del equipo (Optional Accessories)
(Consultar catálogo específico de accesorios)
【Especificaciones técnicas】
Unidad principal del goniómetro de ángulo de contacto
Dimensiones exteriores: 800 mm (Largo) x 190 mm (Ancho) x 640 mm (Alto)
Peso: 21 kg
Fuente de alimentación: 220V / 60Hz
Sistema de fuente de luz
Fuente de luz: Luz fría industrial LED densa y ajustable de tono azulado
Vida útil: Más de 25,000 horas
Unidad de inyección
Jeringa: Jeringa de cuarzo de alta precisión especialmente diseñada, capacidad de 500 µL
Dosificación de gotas: Inyección automática controlada por software, precisión de hasta 0.01 µL
Movimiento de la unidad de inyección: Arriba/Abajo 50 mm; Izquierda/Derecha 50 mm
Sistema de adquisición
CCD: Chip industrial de alta velocidad importado de SONY, 25 fps, 1.3 MP (1.30million Pixel)
Objetivo: Microscopio industrial de aumento continuo de alta definición de 0.7-4.5x
Ajuste del sistema de adquisición: Adelante/Atrás 50 mm (ajuste fino de 3 mm), ángulo de visión ajustable (observación horizontal, cenital, desde abajo, rotación de 360° y múltiples ángulos)
Dispositivo de platina de muestras
Tamaño de la superficie de trabajo: 160 mm x 200 mm
Tamaño máximo de la muestra: 6 pulgadas
Movimiento de la platina:
Movimiento adelante/atrás: Manual, recorrido de 60 mm, precisión 0.1 mm
Movimiento izquierda/derecha: Manual, recorrido de 35 mm, precisión 0.1 mm
Movimiento arriba/abajo: Manual, recorrido de 80 mm, precisión 0.1 mm
Software de análisis
Rango de medición del ángulo de contacto: 0-180°
Precisión de medición del ángulo de contacto: ±0.1°
Rango de medición de la tensión superficial e interfacial: 0-2000 mN/m
Precisión de medición de la tensión superficial e interfacial: 0.01 mN/m
Funciones del software de análisis:
Software de análisis de medición de ángulo de contacto más avanzado del país con método de ajuste automático (ajuste automático con un clic, sin error humano), incluyendo: método de círculo (Circle method), método de elipse/elipse oblicua (Ellipse/Oblique ellipse), LY, método de elipse diferencial/círculo diferencial (Differential circle / Differential ellipse).
Ajuste de ángulo de contacto dinámico (ajuste por lotes de múltiples imágenes), incluyendo: prueba de humectabilidad (Wettability), cálculo por video continuo (Video analysis).
Cálculo de energía superficial (Surface energy).
Medición de tensión superficial e interfacial (Surface tension).
Medición de ángulo de avance y retroceso (Forward and backward angle).
Trabajo de adhesión (Adhesion work).
