【Ámbito de aplicación】:
Se utiliza principalmente para realizar pruebas de campo visual en caretas, respiradores, etc. Es adecuado para fabricantes de respiradores, control de calidad, investigación científica y unidades de uso y.

【Normas aplicables】:
GB/T 32610-2016
GB 2626-2006

【Características del instrumento】:

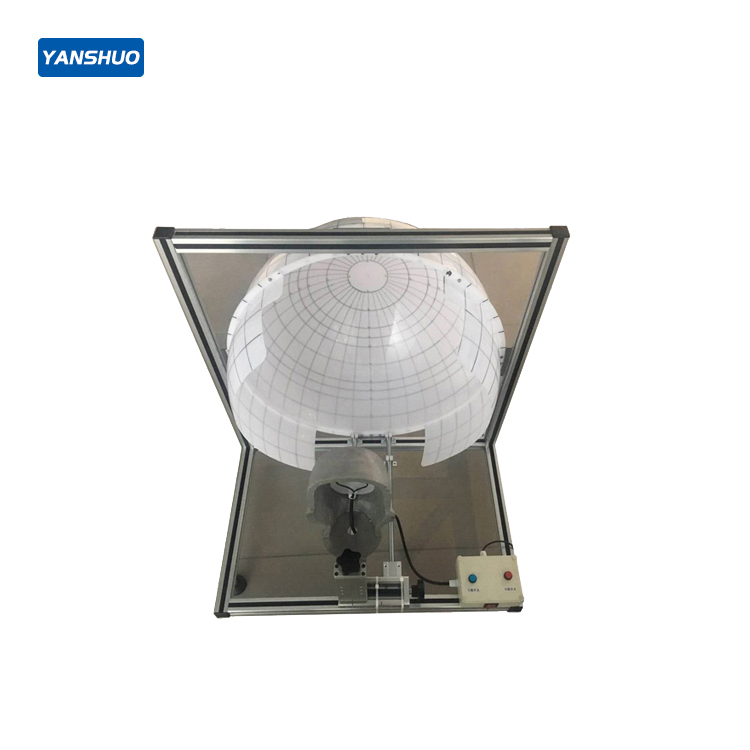

1. El equipo completo está compuesto por un arco semicircular, un dispositivo de registro, un bastidor y un maniquí de prueba, entre otros componentes.

2. Arco semicircular: Radio de (300-340) mm, capaz de girar alrededor del plano horizontal de 0° que pasa por su punto medio. A ambos lados, a partir de 0°, hay una escala cada 5° que se extiende hasta los 90° del arco, y está equipado con un objetivo visual blanco deslizante.

3. Dispositivo de registro: La aguja registradora se conecta y mueve junto con el objetivo visual a través de un eje y otros componentes, registrando correspondientemente la posición y el ángulo del objetivo visual en el gráfico de campo visual.

4. Bastidor: Se utiliza para soportar el arco semicircular y fijar el dispositivo de registro.

5. Maniquí de prueba: Un maniquí estándar en cuyos orificios oculares se instalan pequeñas bombillas. La posición de las bombillas y la colocación del maniquí cumplen con los requisitos de la norma GB 2890. La posición de instalación del maniquí de prueba en la mesa de trabajo debe permitir que el ojo izquierdo y el derecho se coloquen respectivamente en el centro del arco semicircular, mirando directamente a su punto "0".

【Parámetros técnicos】:

1. Radio del arco semicircular: 335 mm.

2. Campo visual izquierdo y derecho: ≤ 120°.

3. Distancia entre bombillas: La línea que conecta los vértices de las bombillas se sitúa a (7 ± 0.5) mm detrás del punto medio entre los dos ojos.
