【Campo de aplicación】

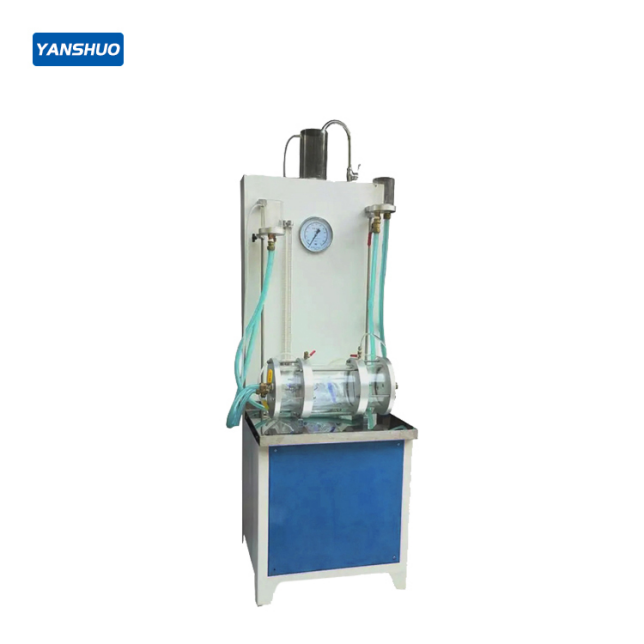

Adecuado para determinar las características de conducción de agua en el plano de geotextiles y placas de drenaje de plástico.

【Características del instrumento】

1. Superficie de mesa totalmente de acero inoxidable, resistente a ácidos, álcalis y a la corrosión.

2. Fabricado en aleación de aluminio con tratamiento de oxidación por chorro de arena en la superficie, garantizando que no se decolore en 30 años.

3. Cámara de presión de metacrilato (acrílico) totalmente transparente, lo que permite observar el proceso de prueba de un vistazo.

4. Pernos y tirantes de acero inoxidable con alta resistencia a la corrosión.

【Especificaciones técnicas】

1. Dimensiones de la muestra: Ancho 100 mm, Grosor 200 mm.

2. Longitud de la muestra: 40 mm.

3. Esfuerzo aplicado sobre la muestra: 0 ～ 500 kPa.

4. Rango de ajuste de carga hidráulica constante: 0 ～ 600 mm.

5. Estándares de presurización: 2 kPa, 20 kPa, 200 kPa.

6. Dimensiones exteriores: 800 × 650 × 1920 mm.

7. Peso: 150 kg.

【Componentes】

1. Cámara de presión de permeabilidad: Incluye cámara de presión de aleación de aluminio, recipiente de metacrilato (acrílico) y juntas de látex superior e inferior.

2. Dispositivo de carga de fuerza normal: Incluye manómetro de precisión de acero inoxidable, válvula reguladora de presión, fuente de presión de aire, varios interruptores, tuberías, marco de carga, etc.

3. Sistema de filtración de agua.

4. Tubo manométrico de carga hidráulica de permeabilidad, caja de suministro de agua, interruptor de entrada de agua, recipiente o tubo de medición de salida, etc.
