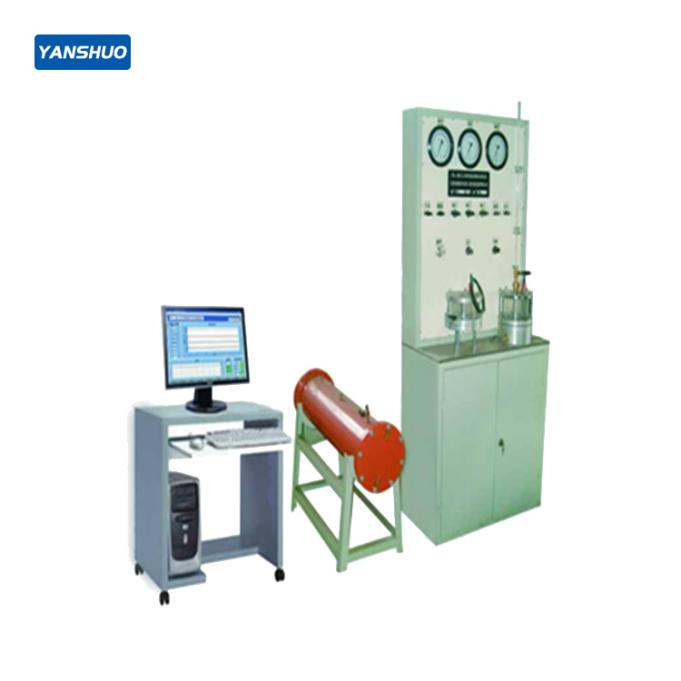

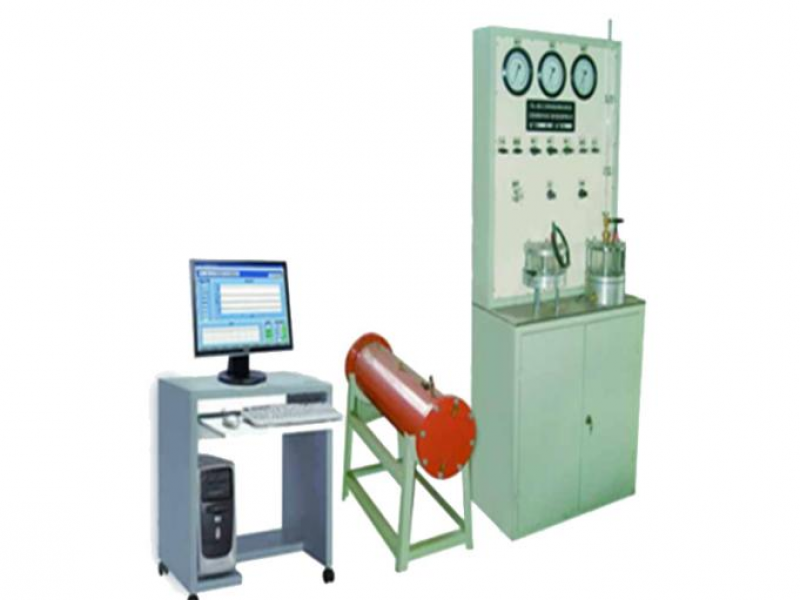

Medidor integral de rendimiento hidráulico para geomateriales modelo YS1000

【Campo de aplicación】
Se utiliza para probar diversas propiedades hidráulicas de geotextiles, geomembranas, materiales compuestos y otras telas geotécnicas. Sus funciones incluyen: prueba del coeficiente de permeabilidad vertical de geotextiles, prueba del coeficiente de permeabilidad horizontal de geotextiles, prueba de resistencia a la presión hidrostática de geomembranas, prueba del coeficiente de permeabilidad de geomembranas y prueba de capacidad de flujo de placas de drenaje. Un solo equipo para múltiples usos.

【Normas relacionadas】
GB/T 15789, JTG E50, SL/T 235, ISO 11058, ASTM D4716.

【Especificaciones técnicas】

1. Tamaño del sujetador para permeabilidad vertical de geotextiles: A. Φ50 mm ± 1 mm.

2. Tamaño de la muestra para permeabilidad horizontal de geotextiles: Φ100 mm × H40 mm.

3. Tamaño de la muestra para resistencia a la presión hidrostática y coeficiente de permeabilidad de geomembranas: 200 mm. Diámetro del orificio de la placa perforada: 3 ± 0.05 mm.

4. Tamaño de la prueba para placa de drenaje geotécnica: Φ70 mm × H440 mm.

5. Presión: 0 ~ 2.5 MPa.

6. Método de medición:
   ① Control por computadora. Los resultados de la prueba se guardan automáticamente y pueden imprimirse.
   ② La presión se mide simultáneamente mediante un manómetro de clase 0.4 y un sensor de presión, con un error de precisión de 0.2% F.S (Fondo de escala).
   ③ La permeabilidad de la geomembrana se mide mediante un tubo de cambio de volumen y un sensor de cambio de volumen, con un error de precisión de 0.2% F.S.
   ④ Otras mediciones automatizadas. El caudal también se puede medir simultáneamente con una probeta.

7. Dimensiones exteriores: 1100 × 650 × 1820 mm.

【Configuración de funciones】

1. Medición de la prueba del coeficiente de permeabilidad vertical de geotextiles.

2. Medición de la prueba del coeficiente de permeabilidad horizontal de geotextiles.

3. Medición de la prueba del coeficiente de permeabilidad de geomembranas.

4. Medición de la prueba de resistencia a la presión hidrostática de geomembranas.

5. Medición de la capacidad de flujo de placas de drenaje geotécnicas.
