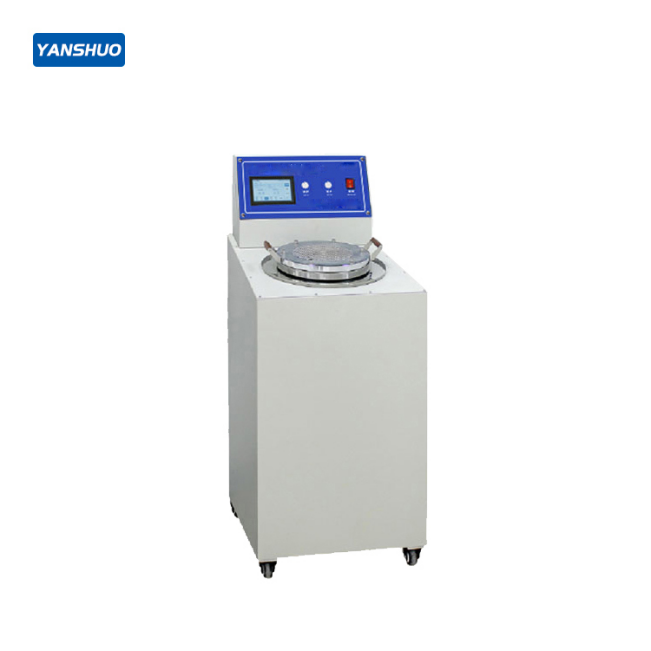

Medidor de resistencia a la presión hidrostática para geosintéticos modelo YS080

【Campo de aplicación】
El medidor de resistencia a la presión hidrostática para geosintéticos (también conocido como medidor de rendimiento anti-filtración de geosintéticos) se utiliza para probar geotextiles no tejidos u otros materiales utilizados como sustrato, así como geotextiles compuestos no tejidos producidos con materiales de membrana como polietileno y cloruro de polivinilo (por ejemplo, un geotextil con una membrana o dos geotextiles con una membrana). Se utiliza para determinar el caudal de filtración (es decir, la velocidad de filtración) de la muestra bajo una diferencia de presión hidráulica especificada durante un tiempo determinado, así como el grosor de la muestra, con el fin de calcular y obtener el coeficiente de permeabilidad.3

【Normas de conformidad】

1. 《Determinación del rendimiento de permeabilidad de geomembranas compuestas》 GB/T 17642–1998

2. 《GB/T 17642-2008 Geosintéticos. Geomembranas compuestas de geotextiles no tejidos》

3. GB/T 19979 《Geosintéticos. Rendimiento anti-filtración》

4. JTG E50-20061

【Características del instrumento】

1. Panel de visualización LCD de alta definición con pantalla numérica, eliminando errores de lectura manual.

2. La bandeja de prueba está fabricada con acero inoxidable SUS304, lo que la hace resistente a la corrosión, fácil de limpiar y estéticamente agradable.

3. Múltiples funciones en un solo equipo, capaz de satisfacer simultáneamente las pruebas de resistencia a la presión hidrostática y la determinación del coeficiente de permeabilidad.

4. Tratamiento de la superficie del cuerpo: utiliza polvo de DuPont (EE. UU.) con tecnología de pintura electrostática, curado a alta temperatura de 200℃ para garantizar que no se decolore con el tiempo.1

【Especificaciones técnicas】

1. Pantalla: Pantalla táctil a color verdadera de 7.8 pulgadas.
   Rango de medición: 0～4.0 MPa; Precisión: 0.5%.

2. Resolución: 0.01 MPa.

3. Diámetro interior del colector de agua: 200 mm.

4. Diámetro de los orificios de la placa perforada: 3 ± 0.05 mm.

5. Espaciado de los orificios de la placa perforada: 6 mm.

6. Dimensiones exteriores: 700 × 550 × 1650 mm (Ancho × Profundidad × Alto).

7. Fuente de alimentación: AC 220V, 100W.2

【Principio de prueba】
Cuando la cabeza de presión del agua a ambos lados de la muestra alcanza un cierto valor, la muestra se rompe. Al aumentar gradualmente la diferencia de presión hidráulica a ambos lados y mantenerla durante un tiempo determinado, cuando el caudal de filtración aumenta rápidamente, indica que la muestra ha sido destruida, obteniendo así el valor de la presión hidrostática. Este equipo incluye dos funciones: la determinación de la resistencia a la presión hidrostática y la determinación del coeficiente de permeabilidad.2
