【Ámbito de aplicación】:

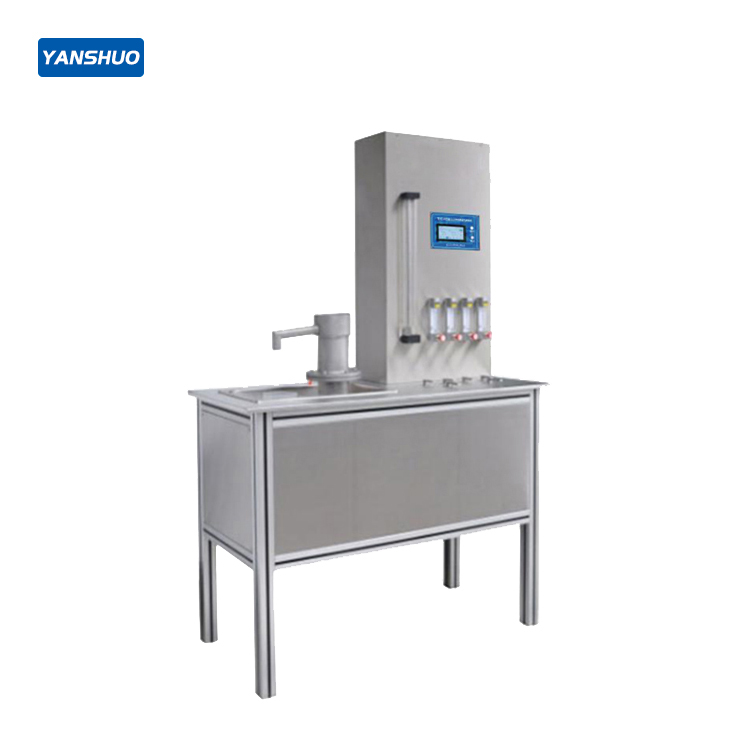

Este instrumento se utiliza para determinar el rendimiento de permeabilidad al agua de diversos tipos de geotextiles, midiendo el caudal de agua que pasa verticalmente a través de un geotextil de una sola capa bajo condiciones especificadas. La carga hidráulica de este instrumento es ajustable (0-300 mm) y puede mantener una carga constante. Cuenta con una estructura tipo caja, está equipado con un sistema de recirculación de agua y dispone de dos métodos de prueba: método de caudalímetro y método convencional de probeta de carga constante, además de un sistema de regulación de caudal con variador de frecuencia.

【Normas aplicables】:
GB/T 15789, JTG E50, SL/T 235, ISO 11058, ASTM D4716

【Parámetros técnicos】:

1. Diferencia de carga hidráulica: 300 mmH₂O.

2. Diámetro interior del sujetador: 50 mm ± 1 mm.

3. Grosor de la muestra susceptible de prueba: 0.1 ～ 10 mm.

4. Rango de caudal: 0 ～ 5 L/min.

5. Modelo de pie (de suelo); cuenta con un depósito de agua en la parte superior del instrumento para satisfacer los requisitos de prueba de muestras con gran volumen de permeabilidad.

6. El equipo completo está fabricado en acero inoxidable 304 importado; la mesa de trabajo utiliza aluminio especial importado con tratamiento de chorro de arena y oxidación, lo que lo hace resistente al óxido y a la corrosión, y el equipo completo es relativamente ligero.

7. El agua fluye de abajo hacia arriba a través de la muestra, sin caída de altura, lo que evita la formación de burbujas y garantiza la prueba.

8. Equipado con cuatro grupos de caudalímetros, capaces de controlar la diferencia de presión de carga hidráulica.

9. El caudal se puede controlar hasta 5 L/min, lo que permite medir el rendimiento de permeabilidad al agua de geotextiles de una sola capa.

10. Fuente de alimentación: CA 220V ± 10%, 50Hz.

11. Dimensiones externas del instrumento: 1200 × 620 × 1750 (mm).

12. Peso: 80 Kg.
