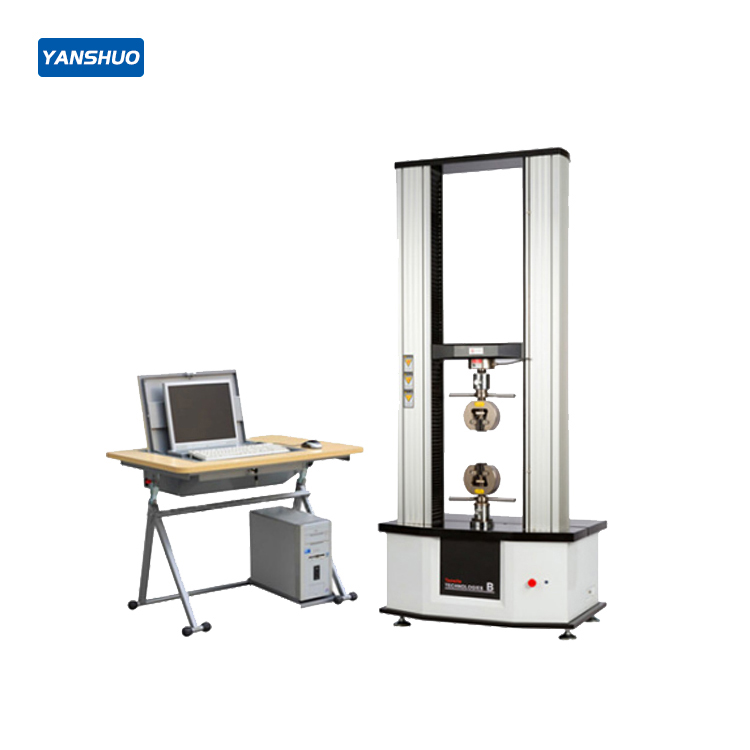

YS-9000C Máquina de ensayo de flexión de cuatro puntos para vidrio templado

【Alcance de la aplicación】

Esta máquina es ampliamente utilizada para pruebas de propiedades mecánicas de vidrio (flexión de tres y cuatro puntos), caucho, plásticos, barras metálicas, tubos metálicos, láminas metálicas, perfiles metálicos y materiales compuestos. Con fijaciones especiales, también es adecuada para pruebas de tracción, compresión, pelado, cizallamiento, desgarro, flexión, resistencia de soldadura de metales y resistencia de remaches en diversos productos terminados. Puede imprimir múltiples datos y comparar salidas gráficas según diferentes conjuntos de datos, ofreciendo alta precisión de control y fácil operación. El diseño modular proporciona una amplia variedad de accesorios con una configuración flexible.

Esta máquina se utiliza principalmente para pruebas de propiedades mecánicas como tracción, compresión y flexión en metales, y también puede realizar pruebas de múltiples ciclos como esfuerzo constante, deformación constante, fluencia, relajación, axial y radial. Según estándares GB, JIS, ASTM, DIN, entre otros, puede determinar automáticamente parámetros como resistencia a la tracción, límite elástico, elongación, esfuerzo a una elongación determinada (cualquier porcentaje), elongación a un esfuerzo determinado (cualquier porcentaje), módulo de elasticidad, elongación a la rotura, resistencia al pelado (incluyendo pelado a 90° y 180°), módulo de elasticidad a la flexión, resistencia al desgarro, resistencia a la adhesión, resistencia al cizallamiento, etc.

【Normas aplicables】 GB, JIS, ASTM, DIN y otros estándares

【Características del producto】

1. Utiliza software de control de circuito cerrado completo de alta precisión para desplazamiento, velocidad y carga.

2. **Transmisión:** Transmisión por husillo de bolas de alta precisión — alta eficiencia, alta rigidez, baja deformación y bajo nivel de ruido.

3. **Motor:** Servomotor Panasonic japonés — proporciona un accionamiento estable con amplia regulación de velocidad, alta velocidad, baja vibración y posicionamiento rápido.

4. **Material del travesaño:** Acero para moldes 45# rectificado — error de paralelismo ≤ 0,5 mm, alta rigidez.

5. **Guías:** Guías de cuatro columnas con varillas de acero cromado de Corea del Sur — excelente resistencia al desgaste y coaxialidad.

6. **Medición de desplazamiento:** Codificador fotoeléctrico de alta resolución LINE japonés (2500 r/p) — resolución de hasta 0,001 mm.

7. **Medición de fuerza:** Celda de carga de alta precisión TRANSCELL americana — precisión 0,03% F.S.

8. **Placa de control:** Chip ARM de 32 bits de desarrollo propio — superior a la tecnología DSP de 16 bits, alta resolución 1/500.000.

9. **Software potente:** Adecuado para probar diferentes materiales y puede ejecutar simultáneamente diferentes estándares, incluidos los internacionales (con funciones de procesamiento de datos para múltiples estándares). Unidades: N, kN, g, kgf, lb, cN pueden interconvertirse. El software de prueba, diseñado completamente según los estándares de prueba, es potente. Las curvas de prueba se pueden ampliar, mostrando claramente la cantidad, velocidad y suavidad de la adquisición de datos, lo que refleja la capacidad de procesamiento general del hardware y el software.

10. **Informes de prueba y curvas:** Curvas precisas, informes editables. Las curvas de prueba de alta densidad indican una alta frecuencia de muestreo — una clara ventaja en comparación con la competencia.

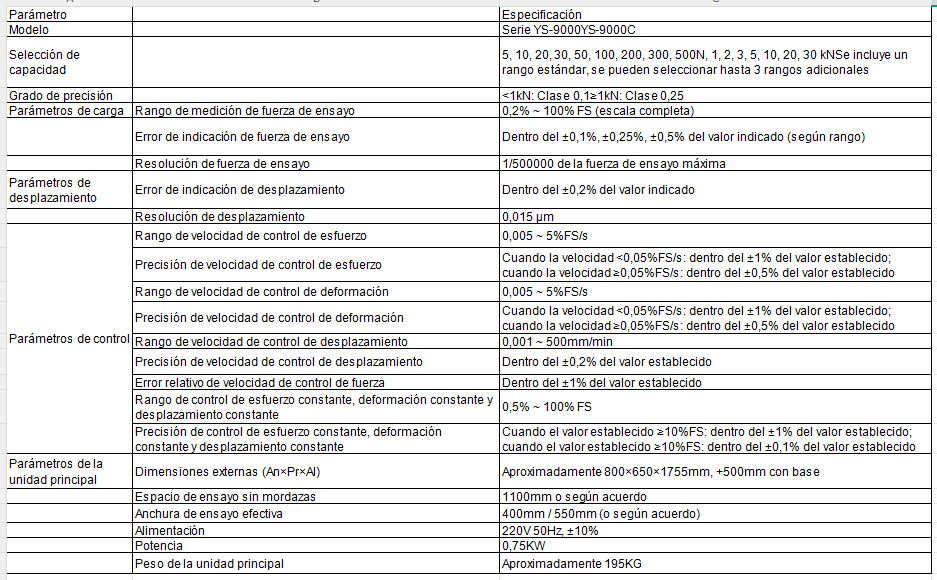

【Especificaciones técnicas】

| Modelo | YS-9000 Series | YS-9000C |

| :--- | :--- | :--- |

| **Selección de capacidad** | 5, 10, 20, 30, 50, 100, 200, 300, 500 N; 1, 2, 3, 5, 10, 20, 30 kN | |

| **Configuración de rango** | Un rango incluido como estándar; hasta tres rangos adicionales opcionales | |

| **Clase de precisión** | <1 kN: Clase 0,1; ≥1 kN: Clase 0,25 | |

| **Rango de medición de fuerza** | 0,2% – 100% del rango completo (FS) | |

| **Error de indicación de fuerza** | Dentro de ±0,1%, ±0,25%, ±0,5% del valor indicado (dependiendo del rango) | |

| **Resolución de fuerza** | 1/500.000 de la fuerza máxima | |

| **Error de indicación de desplazamiento** | Dentro de ±0,2% del valor indicado | |

| **Resolución de desplazamiento** | 0,015 μm | |

| **Rango de velocidad de control de tensión** | 0,005 – 5% FS/s | |

| **Precisión de velocidad de control de tensión** | Cuando la velocidad < 0,05% FS/s: dentro de ±1% del valor establecido; cuando ≥ 0,05% FS/s: dentro de ±0,5% | |

| **Rango de velocidad de control de deformación** | 0,005 – 5% FS/s | |

| **Precisión de velocidad de control de deformación** | Cuando la velocidad < 0,05% FS/s: dentro de ±1% del valor establecido; cuando ≥ 0,05% FS/s: dentro de ±0,5% | |

| **Rango de velocidad de control de desplazamiento** | 0,001 – 500 mm/min | |

| **Precisión de velocidad de control de desplazamiento** | Dentro de ±0,2% del valor establecido | |

| **Error relativo de control de velocidad de fuerza** | Dentro de +1% del valor establecido | |

| **Rango de control de tensión constante, deformación constante, desplazamiento constante** | 0,5% – 100% FS | |

| **Precisión de control de tensión constante, deformación constante, desplazamiento constante** | Cuando el valor establecido ≥ 10% FS: dentro de ±1%; cuando < 10% FS: dentro de ±0,1% | |

| **Dimensiones exteriores (L × A × H)** | Aprox. 800 × 650 × 1755 mm (más 500 mm si se incluye base) | |

| **Espacio de prueba sin fijaciones** | 1100 mm o según acuerdo | |

| **Ancho de prueba efectivo** | 400 mm / 550 mm (o según acuerdo) | |

| **Alimentación** | 220 V, 50 Hz, ±10% | |

| **Potencia** | 0,75 kW | |

| **Peso** | Aprox. 195 kg | |
