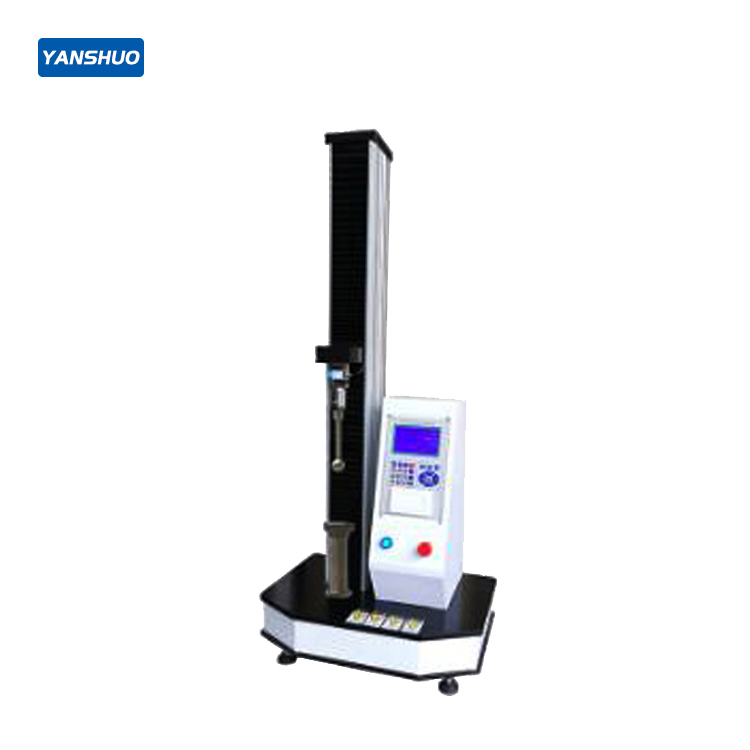

YS-9010B Máquina de ensayo de tracción por computadora servo (con mordazas neumáticas)
【Alcance de aplicación】
La máquina de ensayo de tracción por computadora servo se utiliza ampliamente para ensayos de propiedades mecánicas de caucho, películas, FPC,
cintas adhesivas, telas no tejidas, películas fundidas, cintas portadoras, resinas, plásticos, barras metálicas, tubos metálicos, láminas metálicas, perfiles
metálicos y materiales compuestos. Con accesorios especiales, también es adecuada para ensayos de tracción, compresión, pelado, cizallamiento, desgarro,
flexión, resistencia de soldadura de metales y resistencia de remaches en diversos productos terminados. Puede imprimir múltiples datos y generar
comparaciones gráficas basadas en diferentes datos, ofreciendo alta precisión de control y operación sencilla. Gracias a su diseño modular, dispone de
una amplia variedad de accesorios con gran flexibilidad de configuración.
La máquina de ensayo de tracción por computadora servo se utiliza principalmente para ensayos de propiedades mecánicas como tracción, compresión
y flexión de diversos materiales. También puede realizar ensayos de múltiples ciclos cerrados como tensión constante, deformación constante, fluencia,
relajación, axial y radial. Según normas como GB, JIS, ASTM, DIN, puede calcular automáticamente parámetros como resistencia a la tracción, límite elástico,
alargamiento, esfuerzo a un alargamiento determinado (cualquier porcentaje), alargamiento a un esfuerzo determinado (cualquier porcentaje), módulo de
elasticidad, alargamiento a la rotura, resistencia al pelado (incluyendo pelado a 90° y 180°), módulo de elasticidad a la flexión, resistencia al desgarro, resistencia
a la adhesión, resistencia al cizallamiento, entre otros.
【Características del Instrumento】
Control: Utiliza un software de control de lazo cerrado completo para desplazamiento, velocidad y carga de alta precisión.
Transmisión: Emplea una transmisión de husillo de bolas de alta precisión, ofreciendo alta eficiencia, alta rigidez, mínima deformación y bajo nivel de ruido.
Accionamiento: Motor servo Panasonic (Japón). Proporciona una conducción de velocidad estable y de amplio rango ajustable, con alta velocidad, baja vibración y posicionamiento rápido.
Material del travesaño: Fabricado con acero para moldes #45, procesado mediante rectificado. Error de paralelismo ≤0.5mm y alta rigidez.
Guía: Utiliza dos columnas de guía de acero cromado originales de Corea del Sur, con excelente resistencia al desgaste y coaxialidad.
Medición de desplazamiento: Codificador óptico de alta resolución (2500r/p) de LINE (Japón) para medir el desplazamiento, con una precisión de hasta 0.001mm.
Medición de fuerza: Celda de carga a prueba de explosiones de precisión para tracción y compresión de TRANSCELL (EE. UU.), con una precisión del 0.03% F.S.
Placa de control: Utiliza un chip ARM de 32 bits desarrollado internamente para el control y medición, superando la tecnología de procesamiento DSP de 16 bits del sector, con una alta resolución de 1/500000.
Potente funcionalidad del software: Satisface pruebas de diferentes materiales y puede ejecutar simultáneamente diversas normas, incluyendo estándares extranjeros (cuenta con múltiples funciones de procesamiento de datos estándar). Las unidades N, kN, g, kgf, lb y cN son convertibles entre sí. El software de pruebas está diseñado completamente según los estándares y es muy potente. Las curvas de prueba pueden ampliarse, permitiendo observar claramente la cantidad y velocidad de adquisición de datos, así como la suavidad de la curva, lo que refleja la capacidad integral de procesamiento del hardware y software.
Informes de prueba y curvas: Curvas precisas e informes editables. La alta densidad de las curvas de prueba indica una rápida frecuencia de muestreo, una característica que destaca notablemente en comparación con otros productos del mismo sector.
| Rango de medición de la fuerza de prueba | 0.2%~100%FS (Escala completa) |
|---|---|
| Error de indicación de la fuerza de prueba | Dentro de ±0.1%, ±0.25%, ±0.5% del valor indicado del modelo B (diferentes rangos) / Dentro de ±0.5% del valor indicado del modelo A (diferentes rangos) |
| Resolución de la fuerza de prueba | 1/500000 de la fuerza de prueba máxima del modelo B / 1/200000 de la fuerza de prueba máxima del modelo A, sin cambio de rango en todo el recorrido y resolución constante en todo el recorrido |
| Error de indicación de desplazamiento | Dentro de ±0.2% del valor indicado del modelo B / Dentro de ±0.5% del valor indicado del modelo A |
| Resolución de desplazamiento | Modelo B 0.015μm / Modelo A 0.1μm |
| Rango de tasa de control de tensión | Modelo B 0.005~5%FS/s / Modelo A 0.05~5%FS/s |
| Precisión de la tasa de control de tensión | Para el modelo B, cuando la tasa <0.05%FS/s, dentro de ±1% del valor ajustado; cuando la tasa ≥0.05%FS/s, dentro de ±0.5% del valor ajustado; Para el modelo A, cuando la tasa <0.1%FS/s, dentro de ±2% del valor ajustado; cuando la tasa ≥0.1%FS/s, dentro de ±0.5% del valor ajustado; |
| Rango de velocidad de control de deformación | Modelo B 0.005~5%FS/s / Modelo A 0.05~5%FS/s |
|---|---|
| Precisión de velocidad de control de deformación | Modelo B: Cuando la velocidad <0.05%FS/s, dentro de ±1% del valor ajustado; Cuando la velocidad ≥0.05%FS/s, dentro de ±0.5% del valor ajustado; Modelo A: Cuando la velocidad <0.1%FS/s, dentro de ±2% del valor ajustado; Cuando la velocidad ≥0.1%FS/s, dentro de ±0.5% del valor ajustado; |
| Rango de velocidad de control de desplazamiento | Modelo B 0.001~500mm/min / Modelo A 0.01~500mm/min |
| Precisión de velocidad de control de desplazamiento | Modelo B dentro de ±0.2% del valor ajustado / Modelo A dentro de ±0.5% del valor ajustado |
| Error relativo de velocidad de control de fuerza | Modelo B dentro de +1% del valor ajustado / Modelo A dentro de +2% del valor ajustado |
| Rango de control de esfuerzo constante, deformación constante y desplazamiento constante | Modelo B 0.5%~100%FS / Modelo A 1%~100%FS |
| Precisión de control de esfuerzo constante, deformación constante y desplazamiento constante | Modelo B: Cuando el valor ajustado ≥ 10% FS, dentro de ±1% del valor ajustado; cuando el valor ajustado < 10% FS, dentro de ±0.1% del valor ajustado. Modelo A: Cuando el valor ajustado ≥ 10% FS, dentro de ±2% del valor ajustado; cuando el valor ajustado < 10% FS, dentro de ±0.5% del valor ajustado. |
| Dimensiones externas (Ancho x Profundidad x Alto) | Aprox. 500×600×1500mm/1650mm |
| Espacio de prueba (sin mordazas) | 850/1200mm o según acuerdo |
| Distancia del centro de la mordaza a la columna | 70mm (o según acuerdo) |
| Fuente de alimentación | 220V 50Hz, ±10% |
| Potencia | 0.4KW |
| Peso del equipo principal | Aprox. 95KG |
