【Campo de aplicación】

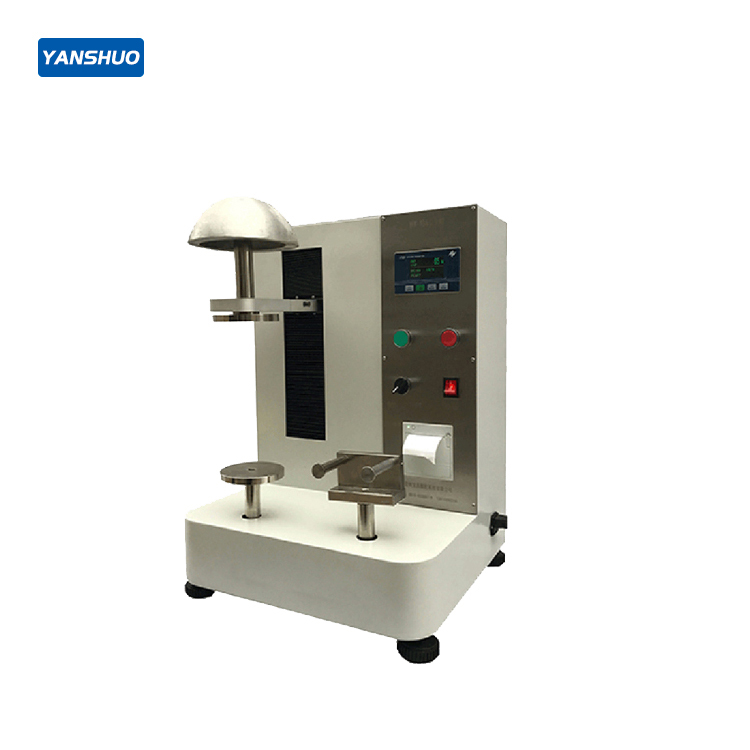

Este equipo ha sido desarrollado según los requisitos de prueba de rigidez lateral y resistencia de la correa submentoniana establecidos en la nueva norma nacional GB/T 2812-2006 "Métodos de ensayo de cascos de seguridad". Se utiliza para evaluar el rendimiento de resistencia a la presión lateral y la resistencia de la correa submentoniana de los cascos. Un solo equipo realiza ambas funciones de prueba, ofreciendo un alto grado de automatización y una operación conveniente. Es ampliamente utilizado por fabricantes de cascos de seguridad, diversas unidades de inspección de calidad y estaciones de prueba de ingeniería de la construcción.

【Normas de conformidad】
GB/T 2811-2007 Cascos de seguridad
GB/T 2812-2006 Métodos de ensayo de cascos de seguridad

【Características del instrumento】

1. Sistema de control automático por microordenador: El proceso de prueba es totalmente automático. El sistema recopila, procesa y analiza los datos de la prueba de forma programada, sin necesidad de cálculos manuales. Velocidad totalmente ajustable y visualización automática de los resultados al finalizar. Fácil de operar y con datos precisos.

2. Control mediante microordenador (MCU), con función de impresión.

3. Estructura innovadora con control de velocidad variable por servomotor: El proceso de carga es controlado por el microordenador, permitiendo una velocidad de carga sin escalones (evitando el uso de motores comunes de velocidad constante que no cumplen con la norma nacional).

4. Sensor digital de fuerza de tracción y compresión importado de Alemania, con una precisión del 0.5%. Un solo sensor completa automáticamente todas las pruebas sin necesidad de desmontarlo, lo que facilita una operación más inteligente.

5. Durante la prueba, el instrumento muestra la velocidad en tiempo real, el estado actual y el valor de fuerza medido.

6. Muestra el tiempo de prueba, bloquea automáticamente el valor máximo de fuerza, y calcula automáticamente la deformación y la deformación residual.

7. El informe de prueba de rigidez lateral muestra los valores de desplazamiento Y1, Y2, Y3 entre las placas, así como la deformación D1 y la deformación residual D2, con opción de impresión directa del informe.

8. El informe de prueba de resistencia de la correa submentoniana muestra la carga al momento de la rotura o el aflojamiento de la correa, con opción de impresión directa del informe.

9. Incluye el maniquí de cabeza estándar nº 1, con soporte estable, para su uso combinado con la barbilla artificial simulada.

10. Cálculo automático del desplazamiento basado en señales de pulso durante la prueba de rigidez lateral.

11. La velocidad de carga y los valores de fuerza durante el proceso cumplen totalmente con los requisitos de los apartados 4.5.2 y 4.8.2 del método de prueba GB/T 2812-2006.

【Especificaciones técnicas】

1. Rango de medición de fuerza: 0 ～ 750 N, precisión de medición de fuerza: 0.5%.

2. Maniquí de cabeza para prueba de resistencia de correa submentoniana: Se utiliza el maniquí nº 1, cuya forma y dimensiones cumplen con el Apéndice A de la norma GB/T 2812-2006.

3. Barbilla artificial para prueba de resistencia de correa submentoniana: Eje rígido con diámetro de 12.5 mm ± 0.5 mm, paralelos entre sí y con una distancia entre ejes de 75 mm ± 2 mm.

4. Placa metálica para prueba de rigidez lateral: Diámetro de 100 mm, dureza de 45 HRC.

5. Recorrido de rigidez lateral: 100 mm

6. Precisión de visualización de desplazamiento: 0.1 mm

7. Precisión de visualización de tiempo: 1 s

8. Fuente de alimentación de trabajo: AC 220 V, 50 Hz.
