【Normas aplicables】:

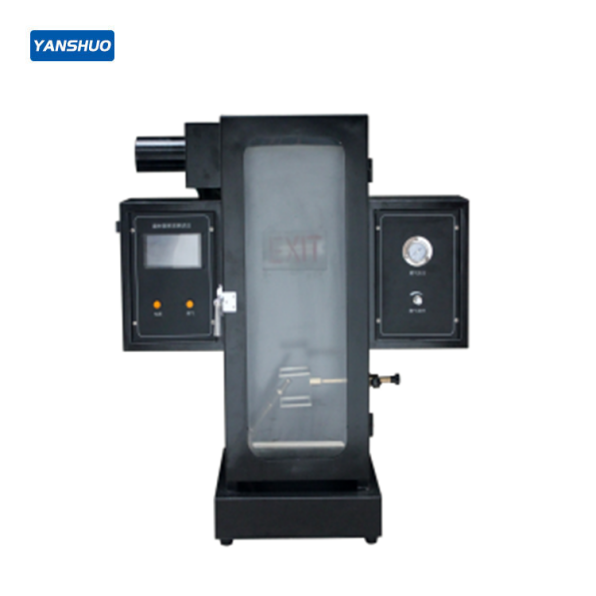

El instrumento de prueba de densidad de humo para materiales de construcción modelo YS-3 ha sido desarrollado según las condiciones técnicas estipuladas en la norma nacional GB/T 8627—2007 "Método de ensayo para la densidad de humo generada por la combustión o descomposición de materiales de construcción".

【Características del instrumento】:
En comparación con los instrumentos anteriores que utilizaban tecnología de microcontrolador (MCU) para realizar las funciones de prueba, este producto presenta las siguientes características:

1. Doble modo de control: se puede operar desde la pantalla táctil o controlar desde un ordenador, ¡con posibilidad de cambiar libremente entre modos! Un solo equipo puede ser operado por varios ordenadores simultáneamente, permitiendo múltiples conexiones en línea y el intercambio en red de área local (LAN).

2. Los quemadores principal y auxiliar pueden rotar automáticamente con una posición precisa.

3. Cada equipo está equipado con tres filtros ópticos estándar, lo que garantiza que los datos de calibración de la fuente de luz sean representativos.

4. El diseño estructural del instrumento es razonable, de fácil operación y mantenimiento, y es adecuado para la determinación de la producción estática de humo durante la combustión de materiales de construcción y sus productos, así como de materiales sólidos.

【Parámetros técnicos】:

1. Densidad máxima de humo (MSD) y clasificación de la densidad de humo (SDR) para la probeta: 0-100% medible de forma continua, con cálculo automático.

2. El error de corrección con filtros ópticos estándar no es superior al 3%. Cada equipo está equipado con tres filtros ópticos estándar, garantizando datos de calibración representativos.

3. Presión de trabajo del quemador Bunsen: (210 ± 5) KPa.

4. El quemador Bunsen aplica llama a la probeta durante 4 min.

5. Quemador: tipo Bunsen, longitud de 260 mm, diámetro de la boquilla de 0.13 mm, formando un ángulo de 45° con la cámara de humo.

6. Sistema fotoeléctrico: la fuente de luz es una bombilla de 15 W con voltaje de trabajo de 6 V.

7. Sistema de ventilación: la máquina está equipada con un potente ventilador de extracción que expulsa los gases residuales al exterior una vez finalizada la prueba.

8. Rango de medición de la densidad de humo: 0 ~ 100%.

9. Precisión de medición de la densidad de humo: ±3%.

10. Receptor: fotocélula de silicio; una transmitancia del 0% indica que no pasa luz, y una transmitancia del 100% indica que la luz pasa completamente sin obstrucción.

11. Presión de trabajo del quemador principal: 276 KPa (ajustable).

12. Temporización automática, encendido automático, extracción de humo automática; el flujo luminoso puede corregirse linealmente por etapas para que los datos de prueba sean más precisos.

13. Pantalla táctil:
    a. Tamaño: 5 pulgadas (área de visualización efectiva: 11 cm de largo x 6.28 cm de ancho).
    b. Resolución: 800 * 480.
    c. Interfaces de comunicación: RS232, 3.3V CMOS o TTL, modo serial.
    d. Capacidad de almacenamiento: 1G.
    e. Utiliza conducción de visualización FPGA de hardware puro, con tiempo de arranque "cero", funcionando inmediatamente al encender.
    f. Adopta arquitectura M3+FPGA; el M3 se encarga del análisis de instrucciones y el FPGA se enfoca en la visualización TFT, ofreciendo velocidad y fiabilidad superiores a soluciones similares.
    g. El controlador principal utiliza procesadores de bajo consumo energético, entrando automáticamente en modo de ahorro de energía.

14. Dimensiones (Largo x Ancho x Alto): 740 x 500 x 900 (mm).

【Condiciones de trabajo del instrumento】:
3.1 Temperatura ambiente: 0℃ - 40℃.
3.2 Humedad relativa: ≤85%.
3.3 Voltaje y potencia de alimentación: 220V ± 10%, 50HZ, 100W.
3.4 Gas combustible: propano con una pureza no inferior al 85% o gas de carbón de pureza equivalente (suministrado por el cliente).
3.5 Presión del gas: 0 - 0.3 MPa (ajustable).
3.6 Requisitos ambientales y de prueba: evite que la luz solar directa incida o se refleje sobre el instrumento durante su funcionamiento. Después de 90 min de prueba, cierre la fuente de gas y enfríe el instrumento durante 15 min.
3.7 Corriente de aire ambiental: sin fenómenos de flujo de aire forzado durante el estado de trabajo.
3.8 El instrumento debe colocarse dentro de una campana extractora (campana de humos) para realizar las pruebas.
