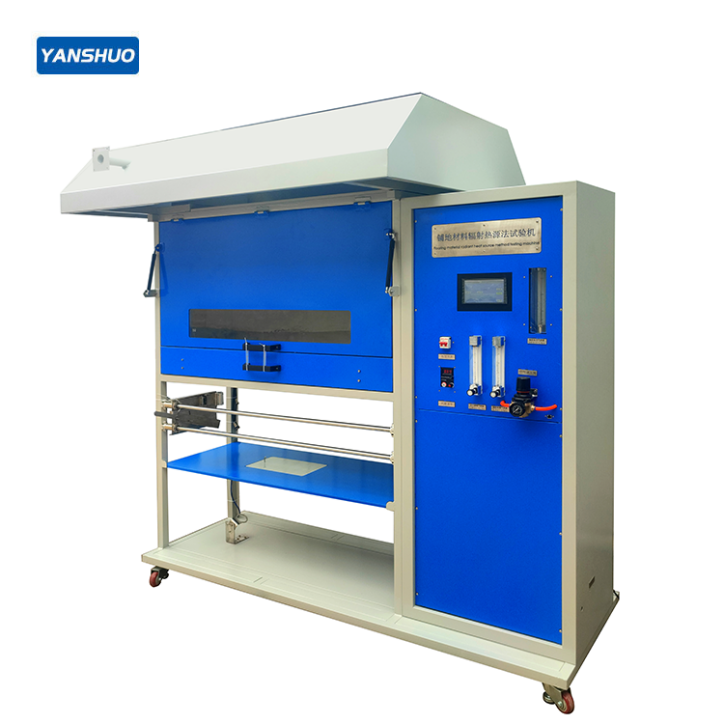

Dispositivo de prueba de flujo de calor radiante para materiales para pisos modelo YS-JC-2

【Campo de aplicación】
Se utiliza para probar materiales para pisos colocados horizontalmente y expuestos a un campo de radiación térmica inclinado, mediante ignición con una pequeña llama. Es aplicable a todo tipo de materiales para pisos, como alfombras textiles, corcho blando, madera, caucho, suelos de plástico y materiales de revestimiento de suelos. Este dispositivo puede reflejar el rendimiento de combustión de los materiales para pisos, incluido el sustrato utilizado. Los cambios en el material de respaldo, el material de la capa inferior u otros aspectos del material para pisos pueden afectar los resultados de la prueba. Se utiliza para probar y describir las características de combustión de los materiales para pisos en respuesta al fuego o al calor bajo condiciones controladas de laboratorio.

【Normas de conformidad】
GB/T 11785 "Determinación del comportamiento frente al fuego de los materiales para pisos - Método de la fuente de calor radiante", ISO 9239-1:2002 "Reacción al fuego de los materiales para pisos - Parte 1: Determinación del comportamiento frente al fuego mediante una fuente de calor radiante".

【Parámetros principales】

1. Potencia máxima de uso: 5 KW

2. Precisión de cronometraje: < 1 s/h

3. Rango de medición del flujómetro de calor: (0 - 15) Kw/m²

4. Exactitud del flujómetro de calor: ± 0.2 Kw/m²

5. Precisión del flujómetro de calor: < ± 3%

6. Rango del pirómetro de radiación térmica: 400 - 600 ℃, precisión de ± 0.5 ℃

7. Error de temperatura del cuerpo negro: ± 5 ℃

8. Velocidad de extracción de humo: (2.5 ± 0.2) m/s

9. Capacidad de extracción de humo: (39 - 85) m³/min

10. Dimensiones del panel radiante de material refractario poroso: 300 mm × 450 mm, capaz de soportar altas temperaturas de aproximadamente 900 ℃

11. Termopar: Termopar tipo K blindado de acero inoxidable con un diámetro de 3.2 mm

12. Mechero de combustión: Diámetro exterior de 10 mm, diámetro interior de 6 mm, con 35 orificios de 0.7 mm perforados en el tubo del mechero

13. Altura de la llama: Ajustable de 60 a 120 mm

14. Sistema de encendido: Encendido electrónico de alto voltaje

15. Sistema de ventilación forzada: El equipo está equipado con un potente ventilador de extracción que, una vez finalizada la prueba, expulsa los gases de escape al exterior.

【Estructura del equipo】
La máquina consta de dos partes: la caja de combustión y la caja de control. (Opciones disponibles: modelo dividido o integrado).

1. Dimensiones de la caja de combustión: L1420 × W1200 × H2300 (mm)

2. Material de la caja de control/caja de combustión: Fabricada en acero inoxidable de alta calidad, procesada con máquinas herramienta CNC, con un diseño curvo estético.

3. Mechero: Fabricado internamente por nuestra empresa en acero inoxidable 304, cumple completamente con los requisitos de la norma GB/T 11785.

4. Otras piezas mecánicas: Fabricadas en acero inoxidable de alta calidad o material A3 galvanizado en espesor, resistentes a la corrosión y al óxido.

【Sistema de control】

1. Doble control mediante pantalla táctil y computadora: Se puede operar desde la pantalla táctil o desde la computadora, con un cambio de modo de operación sencillo. Un solo equipo puede ser operado por varias computadoras simultáneamente, permitiendo la conexión en línea y el intercambio en red de área local (el usuario debe proporcionar la computadora -compatible con sistemas operativos Win7/10- y la impresora; el software de la computadora principal, el enrutador y los cables de red se enviarán junto con el equipo).

2. Incluye un software de medición de transmitancia, capaz de generar curvas e informes.
   Modelo dividido.

【Tabla de condiciones de instalación】 (A cargo del usuario)

1. Requisitos de espacio:
   a. Dimensiones exteriores: L2530 mm × W1270 mm × H2700 mm (incluyendo las dimensiones de la caja de control eléctrico)
   b. Peso (KG): Aproximadamente 350
   c. Banco de pruebas: Debe colocarse a una distancia mínima de 0.4 m de las paredes y el techo. El laboratorio debe tener un área mínima de 20 m², con una superficie ocupada de L2530 mm × W1270 mm.

2. Requisitos de alimentación eléctrica:
   a. Voltaje: 220V ± 10%, 50HZ
   b. Potencia: 4 kW

3. Fuente de agua: Agua de refrigeración

4. Fuente de gas:
   Gas propano con pureza no inferior al 95%, equipado con válvula reductora de presión, utilizado para la combustión del equipo.
   Un compresor de aire, con un caudal no inferior a 500 L/min.

5. Descripción de contaminantes: Humo y polvo

6. Requisitos de ventilación:
   Es necesario conectar la tubería de extracción de humo del equipo al exterior o a un sistema de purificación y tratamiento de humo.

7. Otros requisitos para la prueba: Debido al gran tamaño del equipo, se requiere una carretilla elevadora propia para la descarga.

【Requisitos de suministro】
El gas y el aire suministrados al panel radiante deben pasar por reguladores de presión apropiados, válvulas de control de flujo, dispositivos de seguridad y flujómetros. Un sistema de suministro adecuado debe cumplir con los siguientes requisitos:

1. El suministro de gas natural, metano o propano debe tener un caudal de al menos 0.1 L/s y una presión suficiente para superar las pérdidas por fricción en el regulador, la válvula de control, el flujómetro y el panel radiante del sistema de suministro.

2. El caudal de aire debe ser de al menos 4.5 L/s, con una presión suficiente para superar las pérdidas por fricción dentro del sistema de suministro.

3. El gas y el aire deben tener válvulas de control independientes.

4. La línea de suministro de gas debe contar con una válvula de retención y un manómetro.

5. Una electroválvula que cierre automáticamente el suministro de gas en caso de corte de energía, disminución de la presión del aire en la superficie del encendedor o disminución de la temperatura.

6. Proporcionar filtros y válvulas de control de flujo en el suministro de aire.

7. Para gas natural, metano o propano a temperatura y presión ambiente, se recomienda un flujómetro con un rango de 0.1 L/s a 1.0 L/s y una precisión del 1% o mejor.

8. Para el aire a temperatura y presión ambiente, es adecuado un flujómetro con un rango de 1 L/s a 10 L/s.
