【Campo de aplicación】

Este dispositivo de prueba es un instrumento especializado diseñado para evaluar la reacción al fuego de materiales o productos de construcción (excluyendo materiales para pisos) bajo una prueba de elemento individual (SBI), con el fin de determinar su desempeño físico intrínseco. Cumple con los requisitos de las condiciones de prueba establecidas en las normas nacionales y se rige por los protocolos (métodos) de prueba estandarizados.

Tras la prueba con este dispositivo, se puede determinar el rendimiento (grado) de combustión de la muestra, incluyendo parámetros de prueba cuantitativos (cualitativos): tasa de liberación de calor de la muestra, ocurrencia de propagación lateral de la llama, cálculo de la producción total de humo (desempeño de generación de humo) y presencia de gotas o partículas durante la combustión.
Este dispositivo cuenta con múltiples funciones de prueba, ofreciendo una excelente relación calidad-precio como herramienta de inspección para departamentos de control de calidad y empresas.

• Nota: Esta documentación técnica no puede utilizarse como base para presentar reclamaciones a nuestra empresa.

• Nota: Nuestra empresa se reserva el derecho de interpretación de esta documentación técnica.

• Nota: Nuestra empresa se reserva el derecho de modificar el diseño para satisfacer las necesidades del cliente.

【Normas de conformidad】
GB/T 20284-2006 "Materiales y productos de construcción - Prueba de combustión de elemento individual"

【Parámetros técnicos】

1. Rango de medición de temperatura del sistema: 0 ～ 400 ℃; Precisión de medición: ≤ ±0.5 ℃

2. Rango de medición de presión diferencial del sistema: 0 ～ 100 Pa (MÁX); Precisión de medición: ≤ ±2 Pa

3. Rango de medición del caudal de extracción de humo: 0.25 m³/s ～ 0.8 m³/s (MÁX); Precisión de medición: ≤ ±1.5%

4. Precisión de control del caudal de gas: < 647 mg ± 10 mg

5. Análisis de oxígeno (tipo paramagnético): Rango de 16% ～ 21%, tiempo de respuesta < 12 s

6. Dióxido de carbono (tipo IR): Rango de concentración de medición de 0% ～ 10%, linealidad superior al 1% del rango completo

7. Medición de densidad óptica: Rango de medición de 0% ～ 99.9%; Precisión de medición: no excede ±5% del valor del filtro

8. Medición de humedad relativa del aire: Rango de medición de 20% ～ 80%, precisión: ≤ ±5%

9. Combustible: Gas propano comercial, pureza ≥ 95% (proporcionado por el usuario)

10. Fuente de alimentación: AC 380V, 6 KW

11. Dimensiones de ocupación del equipo (dimensiones exteriores de la cámara de combustión y tubería de humo): 6100 mm × 5500 mm × 4600 mm (Largo × Ancho × Alto)

12. Dimensiones exteriores de la cámara de combustión: 3000 mm × 3000 mm × 2500 mm (Largo × Ancho × Alto)

13. Conectividad: Puede conectarse a una red de área local (LAN)

14. Sistema de alarma por fallo de encendido: Incluido
    a. Método de encendido del quemador principal (secundario): Encendedor electrónico totalmente automático
    b. Medida de seguridad 1: Electroválvula de seguridad a prueba de explosiones
    c. Medida de seguridad 2: Detector de llama de respuesta de alta frecuencia
    d. Medida de seguridad 3: Encendedor electrónico de alta frecuencia
    e. Medida de seguridad 4: Manguera de gas de marca nacional reconocida
    f. Medida de seguridad 5: Caja de aislamiento eléctrico a prueba de explosiones
    g. Área ocupada por la cámara de combustión: 3000 × 3000 × 4300 (mm)
    h. Gabinete de control y mesa para computadora: 1200 × 800 × 1200 (mm)
    i. Área de laboratorio requerida por el sistema: 6000 × 5500 × 4600 (mm)
    j. Potencia total del sistema: 380V, 6 Kw; Longitud del cable del equipo extendido: 2 m
    k. Estructura de la caja: Marco de acero completo, chapa de acero con recubrimiento en polvo o panel de acero inoxidable
    l. Control: Este sistema cuenta con control automático por computadora. No incluye las botellas de oxígeno y propano para las pruebas.

【Proyectos de prueba】

1. Tasa de liberación de calor por combustión del material (producto)

2. Producción total de humo del material (producto)

3. Propagación lateral de la llama del material (producto) (tasa)

4. Gotas y partículas del material (producto) durante la combustión

【Introducción a la composición del sistema y características funcionales】
Breve introducción a la composición del dispositivo:

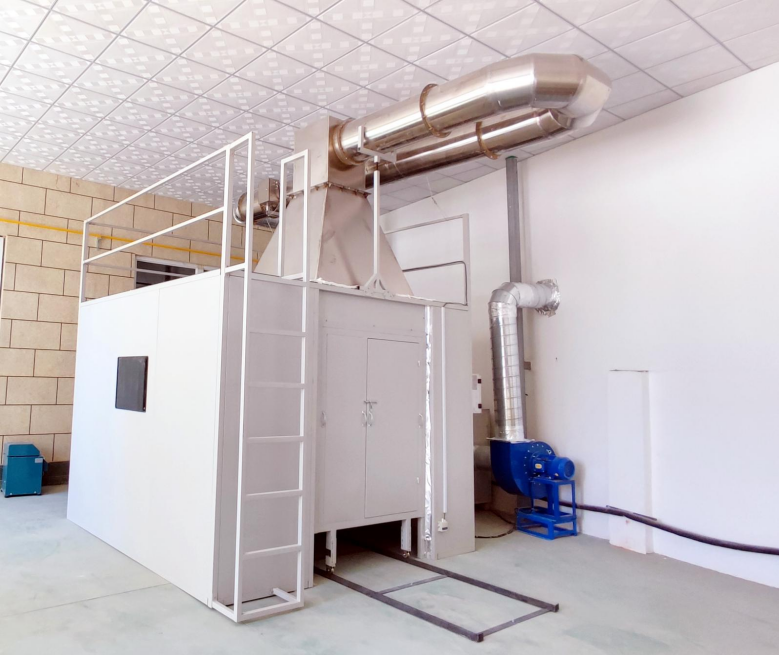

El dispositivo de prueba de combustión de elemento individual para materiales y productos de construcción DT-1 incluye: sistema de control, cámara de combustión, carrito de instalación de la probeta, quemador, conducto de humo y sistema de extracción, sistema de análisis y medición, y dispositivo de eliminación de polvo.

Principio de la prueba: La muestra de prueba (material de construcción) con alas larga y corta se fija en forma de L en un carrito, el cual se introduce en la cámara de combustión. Se pone en marcha el ventilador y, mediante un inversor de frecuencia, se ajusta el caudal volumétrico de la tubería de extracción de humo al rango especificado. Se enciende el quemador auxiliar (alejado de la muestra) para determinar su propia liberación de calor, luego se apaga. A continuación, se enciende el quemador principal con el mismo caudal másico de gas. A través de una prueba de 20 minutos, se calculan y evalúan la liberación de calor y la producción de humo del material de construcción, observando la propagación lateral de la llama, así como las gotas y partículas generadas.

Breve introducción a los componentes del dispositivo y sus características:

1. Cámara de combustión: Nuestra empresa ofrece dos tipos de estructuras para la cámara de combustión, a elección del usuario. Una es de estructura de ladrillo y hormigón, y la otra es de estructura de marco de acero. La ventaja de la estructura de ladrillo es su seguridad, durabilidad y buen aislamiento térmico, con una apariencia limpia y estética; su desventaja es que es complicada de fabricar y difícil de desmontar. La ventaja de la estructura de marco de acero es su sencillo montaje y desmontaje; su desventaja es una menor durabilidad, posible deformación por calor a largo plazo, falta de hermeticidad, oxidación y decoloración del panel de acero por altas temperaturas, y una vida útil más corta.

2. Conducto de humo y sistema de extracción: Esta parte está compuesta por una campana de recolección de gas, tubería de ventilación, tubería de medición y ventilador de extracción. La tubería de medición tiene un diseño de doble capa con aislamiento térmico intermedio, cumpliendo estrictamente con los requisitos de la norma para garantizar la precisión de la medición y recolección de datos. En el tramo de medición de la tubería de humo se instalan sensores para medir temperatura, atenuación de luz, concentración de O2 y CO2, y presión diferencial. Los datos recopilados se calculan y evalúan. Se utiliza un ventilador centrífugo de extracción de 5.5 KW, capaz de garantizar plenamente los requisitos de velocidad y caudal de aire necesarios para la prueba.

3. Sistema de combustión: El gas de combustión es propano comercial de alta pureza. Un controlador de caudal másico controla con precisión la cantidad de gas propano suministrado. Se utiliza una electroválvula para controlar el transporte del gas combustible, un encendedor electrónico de alta frecuencia y una aguja de encendido para el encendido automático, y opcionalmente un detector de llama para verificar el resultado del encendido. Además, el equipo está equipado con suficientes medidas de seguridad. En primer lugar, todos los componentes de transporte y control del gas combustible están configurados en una caja a prueba de explosiones independiente y aislada.

4. Sistema de análisis y medición:

1. Analizador de oxígeno y dióxido de carbono: Este analizador es un elemento de medición clave del dispositivo. Su precisión cumple con los requisitos de la norma. Está incrustado directamente en el gabinete de control, mostrando los datos de medición en una pantalla LCD, lo que resulta muy intuitivo y fácil de operar. El panel trasero del instrumento está equipado con una entrada de calibración dedicada, lo que facilita enormemente la calibración posterior por parte del usuario.

2. Medición de presión: La presión de la tubería se mide mediante un transmisor de presión; la temperatura del gas de la tubería se mide mediante termopares; y se utiliza un transmisor integrado de temperatura, humedad y presión atmosférica para medir estos indicadores en la cámara de combustión.

3. Analizador de densidad de humo: Compuesto por una unidad emisora de luz y una unidad receptora. Analiza la densidad del humo en la tubería según la cantidad de luz bloqueada por el humo. El analizador está equipado con un programa de autocalibración que permite calibrarlo en cualquier momento, garantizando aún más la precisión de la medición.

5. Sistema de control: Compuesto por una mesa de control y un sistema informático. Todo el dispositivo está controlado automáticamente por computadora.

【Dimensiones de instalación del dispositivo】
Si el dispositivo de eliminación de polvo se coloca en el interior, las dimensiones interiores del laboratorio deben ser Largo × Ancho × Alto ≥ 7500 × 7500 mm × 4500 mm; si el dispositivo de eliminación de polvo se coloca en el exterior, las dimensiones interiores del laboratorio deben ser Largo × Ancho × Alto ≥ 6000 × 4500 mm × 4500 mm.

【Condiciones de instalación】

1. Requisitos de espacio:
   a. Dimensiones exteriores: Dimensiones exteriores de la cámara de combustión: 3000 mm × 3000 mm × 4500 mm (Largo × Ancho × Alto)
   Peso (KG): 2 toneladas
   b. Banco de pruebas: El equipo ocupa un área de 6100 mm × 5500 mm × 4500 mm (Largo × Ancho × Alto)
   El laboratorio debe tener un largo de 8 m, un ancho de 6 m y una altura no inferior a 5 m; la puerta debe tener una altura no inferior a 3 m y un ancho de 2.5 m.

2. Requisitos de alimentación eléctrica:
   a. Voltaje: Trifásico 380V ± 10%, 50 HZ
   b. Potencia: 5 kW

3. Fuente de agua: Ninguna

4. Fuente de gas:
   Gas propano con pureza no inferior al 95%, equipado con válvula reductora de presión, utilizado para la combustión del equipo.
   Se requiere además una botella de nitrógeno puro al 99.999% y una botella de dióxido de carbono al 9.5% para la calibración del controlador.

5. Descripción de contaminantes: Humo y polvo

6. Requisitos de ventilación:
   Ventilador de extracción + Eliminación de polvo
   Es necesario conectar la tubería de extracción de humo del equipo al exterior o a un sistema de purificación y tratamiento de humo.

7. Otros requisitos para la prueba: Debido al gran tamaño del equipo, se requiere una carretilla elevadora propia para la descarga.
