【Campo de aplicación】
Dispositivo utilizado para probar cables y fibras ópticas que requieren mantener la integridad del circuito cuando se someten a una prueba de fuego independiente con una llama de temperatura no inferior a 750 ℃ (controlando la salida de calor).

【Normas de conformidad】

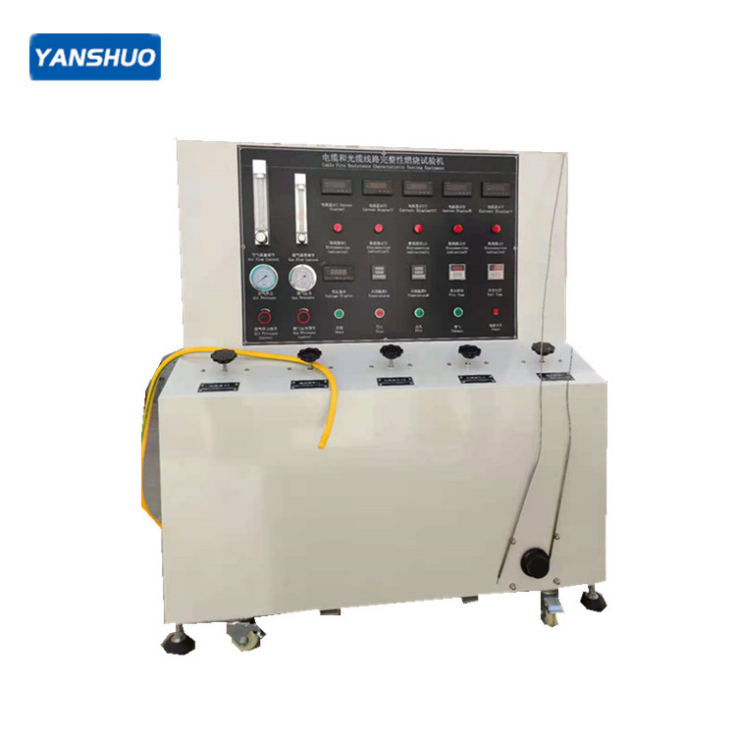

La máquina de prueba de integridad de circuito para cables y fibras ópticas en condiciones de incendio cumple con los siguientes estándares:

• GB/T 19216.21-2003 / IEC 60331-21:1999 "Ensayos de cables y fibras ópticas sometidos a la acción del fuego - Integridad del circuito - Parte 21: Procedimientos y requisitos - Cables de tensión nominal igual o inferior a 0.6/1.0 kV".

• GB/T 19216.23-2003 / IEC 60331-23:1999 "Ensayos de cables y fibras ópticas sometidos a la acción del fuego - Integridad del circuito - Parte 23: Procedimientos y requisitos - Cables de datos".

• GB/T 19216.25-2003 / IEC 60331-25:1999 "Ensayos de cables y fibras ópticas sometidos a la acción del fuego - Integridad del circuito - Parte 25: Procedimientos y requisitos - Cables de fibras ópticas".

【Especificaciones técnicas】

1. Diseño de la cámara de combustión: Se fija con materiales adecuados sobre un bastidor de hierro angular para formar una cámara de combustión cúbica completa. Dimensiones internas: 3 m × 3 m × 3 m, con un volumen total de 27 metros cúbicos. Puede ser de estructura de ladrillo o de placa de acero, a elección del cliente. Si se elige la estructura de ladrillo, el cliente deberá encargarse de su construcción.

2. Soporte de la muestra: La muestra se sostiene mediante dos o tres anillos metálicos. El dispositivo de soporte es fijo horizontalmente, con un extremo fijo y otro móvil. Los anillos metálicos tienen un diámetro interno de 150 mm y están fabricados con una barra de acero redondo de (10 ± 2) mm de diámetro.

3. Dispositivo de combustión:
   (1) Quemador: Mechero de gas propano tipo cinta con mezclador Venturi, con una longitud nominal de 500 mm y un ancho de 15 mm. Cuenta con tres filas de orificios escalonados de 1.32 mm de diámetro, con una distancia entre centros de 3.2 mm. La boquilla debe estar a un mínimo de 200 mm del suelo de la cámara de prueba y a un mínimo de 300 mm de cualquiera de las paredes.
   (2) Caudalímetro (Flujómetro): Caudalímetro de aire: 150 L/min; Caudalímetro de propano: 8 L/min.
   (3) Composición del sistema de control del quemador: Válvula reguladora de presión, encendedor piezoeléctrico, dispositivo de apagado de seguridad, termopar de control de temperatura, fuente de gas (proporcionada por el usuario), válvula reguladora, dispositivo de encendido, tubería de gas, caudalímetro, mezclador Venturi, válvula de bola, tubería de aire, botella de aire comprimido (proporcionada por el usuario).
   (4) Temporizador: Ajustable arbitrariamente de 0 a 99.99 s/m/h.
   (5) Dispositivo de encendido: Encendido automático.
   (6) Controlador de temperatura: Compuesto por dos partes de monitoreo de temperatura, con un rango de 0 a 1000 ℃ ajustable arbitrariamente. La llama que cumple con las condiciones de prueba se ajusta mediante la proporción de gas y aire, y la temperatura se muestra en tiempo real en la pantalla táctil.

4. Carga del circuito:
   (1) Transformador de prueba: Trifásico 6 kV.
   (2) Voltaje de prueba: 0.6 / 1.0 kV.
   (3) Corriente de prueba: 0.25 A (según lo requerido por la norma).
