【Campo de aplicación】

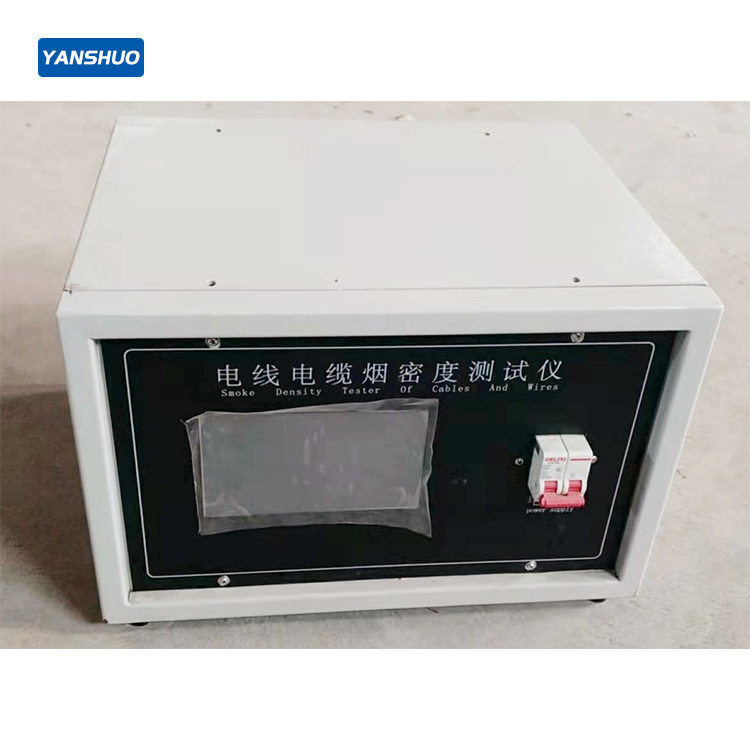

La determinación de la densidad de humo es un aspecto importante para evaluar las características de combustión de cables u (fibras ópticas), ya que está directamente relacionada con la evacuación del personal y la posibilidad de acercarse para extinguir el fuego. Este instrumento se utiliza principalmente para medir la concentración de humo liberada por cables y fibras ópticas bajo condiciones específicas de combustión, verificando así la densidad de humo generada. Bajo condiciones de combustión con llama o sin llama, la transmitancia de luz se utiliza como un método de comparación para determinar el rendimiento de diferentes cables o fibras ópticas en condiciones específicas.

【Normas de conformidad】
Cumple con la Parte 1 "Aparato de ensayo" y la Parte 2 "Procedimiento de ensayo y requisitos" de las normas GB/T 17651.1~2 e IEC 61034-1~2 "Medición de la densidad de humo de cables o光缆 (fibras ópticas) sometidos a combustión en condiciones determinadas".

【Características del instrumento】

1. Doble modo de operación: se puede operar desde la pantalla táctil o desde una computadora, y el modo de operación se puede cambiar libremente (la computadora y la impresora deben ser proporcionadas por el usuario; el software de la computadora superior se envía junto con el equipo).

2. Estructura simple del bastidor.

3. Sistema de encendido autónomo para mayor seguridad.

4. Operación con un solo botón para mayor sencillez.

5. Software de desarrollo propio.

【Especificaciones técnicas】

1. Cámara de combustión: Dimensiones internas de 3 m × 3 m × 3 m, con un volumen total de 27 metros cúbicos. Puede ser de estructura de ladrillo o de placa de acero, a elección del cliente.

2. Dispositivo fotométrico:
   A. Fuente de luz: Lámpara halógena de cuarzo importada. Potencia nominal: 100 W; Voltaje nominal: 12 V; Flujo luminoso nominal: 2000—3000 Lm.
   B. Receptor: Célula fotoeléctrica de silicio. Una transmitancia del 0% indica que no pasa luz, y una transmitancia del 100% indica que la luz pasa completamente sin obstáculos.

3. Fuente de fuego estándar:
   A. Fuente de fuego: 1.0 L de alcohol (proporcionado por el usuario).
   B. Bandeja de alcohol: Acero inoxidable. Base: 210 × 110 mm; Parte superior: 240 × 140 mm; Altura: 80 mm.

4. Mezcla de humo: Se utiliza un ventilador de mesa para distribuir el humo uniformemente dentro de la cámara de combustión.

5. Prueba en blanco: Quemar la lámpara de alcohol hasta que la temperatura de la cámara de combustión alcance los 25 ± 5 ℃.

6. Dispositivo de medición de temperatura: Se instala un sensor de temperatura en el interior de la puerta, a una altura de 1.5 m del suelo y a 0.5 m de la pared.

7. Software de medición de transmitancia: Incluye un conjunto de software capaz de generar curvas e informes.

8. Potencia: 220 V, 4 KW (Potencia total del equipo).

9. (Densidad de humo) Cambio automático de 6 marchas: 0—924.

10. Rango de medición: 0.0001 — 100%.

11. Precisión de medición: ±3%.

12. Voltaje de trabajo: 200 — 240 V, 50 Hz.

13. Temperatura ambiente: Temperatura ambiente — 40 ℃.

14. Humedad relativa: ≤85%.

15. Entorno de trabajo: Durante el funcionamiento del instrumento, se debe evitar la luz solar directa y no debe haber corrientes de aire forzadas.
